场地土方量计算

约 855 字大约 3 分钟

2025-09-19

前提

项目	图式	计算公式

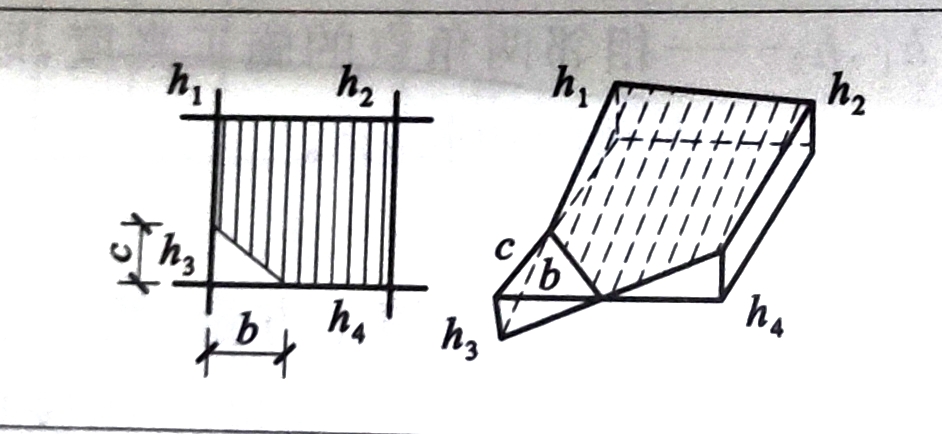

一点填方或挖方（三角形）		$V=\dfrac{1}{2}bc\cdot\dfrac{\sum h}{3}=\dfrac{bc\,h_3}{6}$ 当 $b=a=c$ 时， $V=\dfrac{a^{2}h_3}{6}$

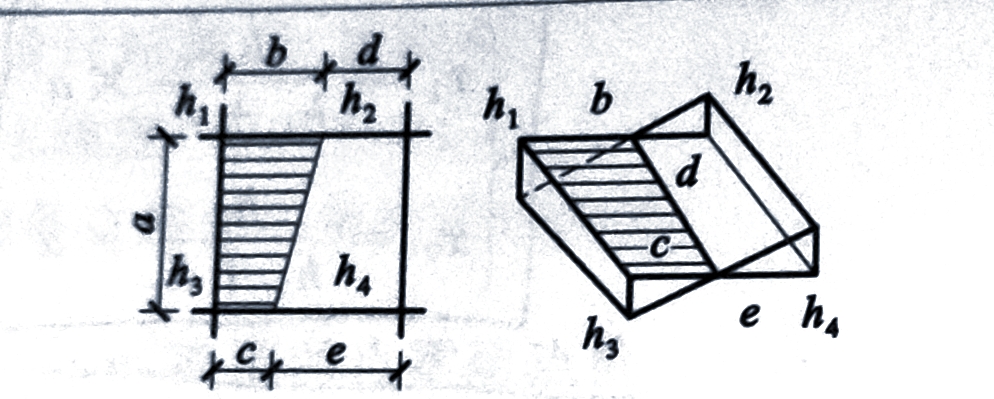

四点填方或挖方（梯形）		$V_{+}=\frac{b+c}{2}a\cdot\frac{\sum h}{4}=\frac{a}{8}(b+c)(h_{1}+h_{3})$ $V_{-}=\frac{d+e}{2}a\cdot\frac{\sum h}{4}=\frac{a}{8}(d+e)(h_{2}+h_{4})$
三点填方或挖方（五边形）		$V=\left(a^{2}-\dfrac{bc}{2}\right)\dfrac{\sum h}{5} = \left(a^{2}-\dfrac{bc}{2}\right)\dfrac{h_1+h_2+h_4}{5}$

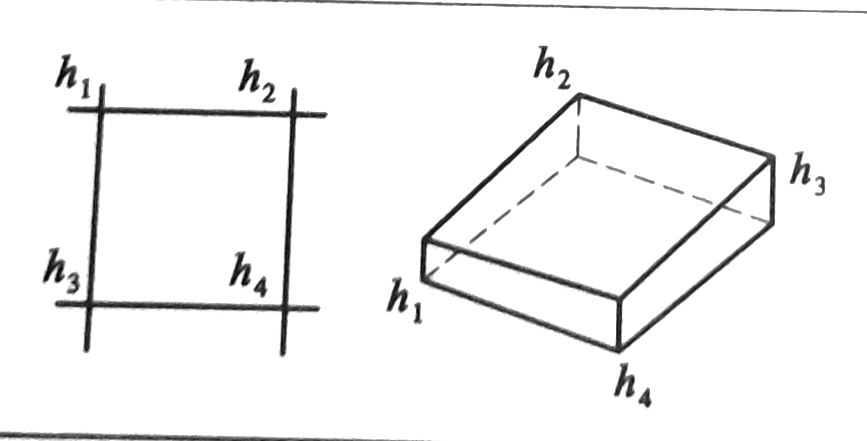

四点填方或挖方（正方形）		$V=\frac{a^2}{4}\sum h=\frac{a^2}{4}(h_1+h_2+h_3+h_4)$

例题

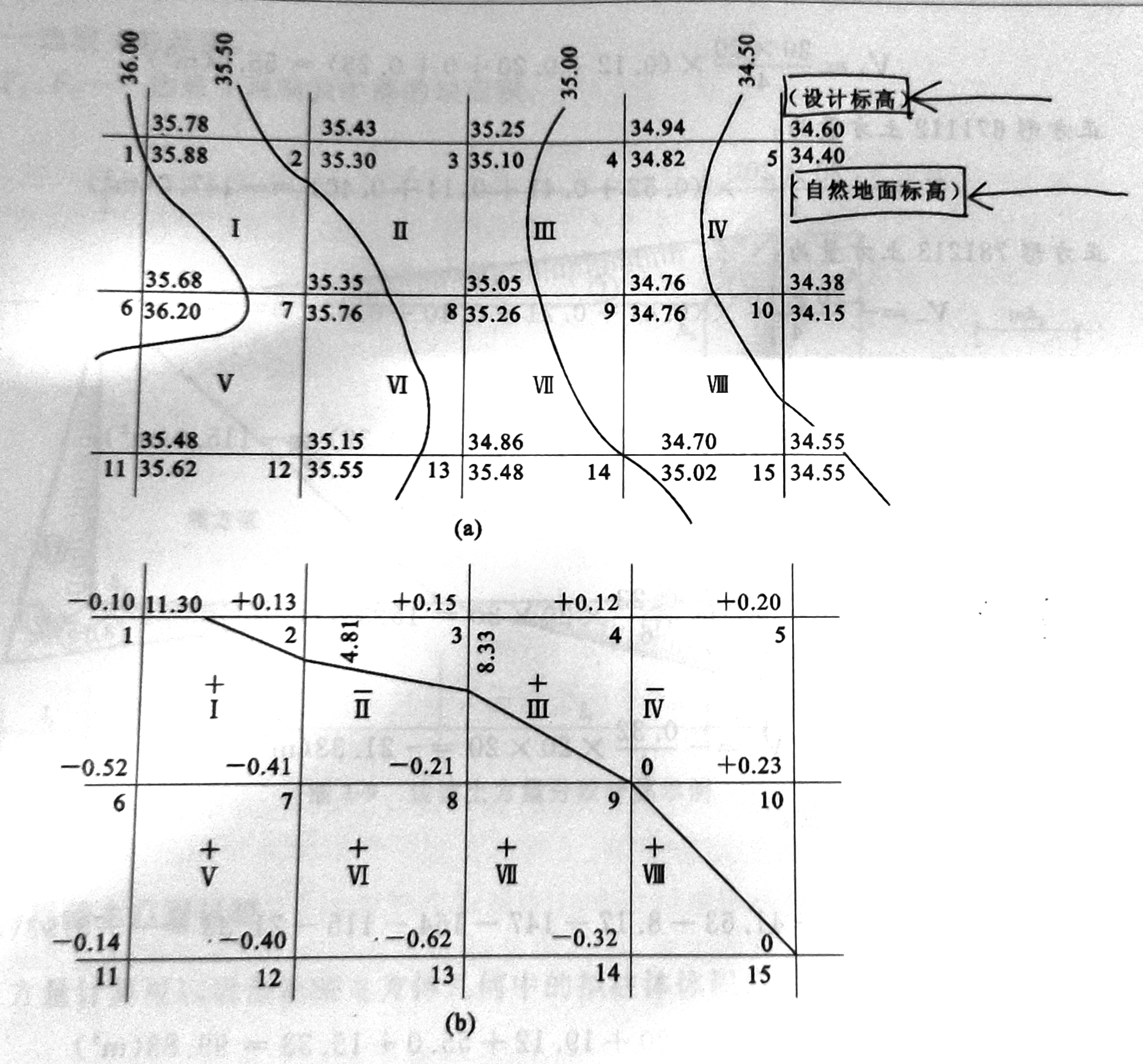

厂房场地平整，部分方格网如图所示，方格为 $20 \times 20 m$ ，试计算挖填总土方工程量。

根据图里面的方格各点的设计标高和自然地面标高，计算方格各点的施工高度，标注于图中各点的左脚上。

从图中可以看出， $1\text{---}2$ 、 $2\text{---}7$ 、 $3\text{---}8$ 三条方格边两端角的施工高度符号不同，表明此方格边上有零点存在。由公式可得出一下结果。

$1\text{---}2$ 线：

x_{1} = \frac{0.13 \times 20}{0.10 + 0.13 } = 11.30 (m)

$2\text{---}7$ 线：

x_{1} = \frac{0.13 \times 20}{0.41 + 0.13 } = 4.81 (m)

$3\text{---}8$ 线：

x_{1} = \frac{0.15 \times 20}{0.21 + 0.15 } = 8.33 (m)

将各零点标注于图上，并将零点线连接起来。

方格 $I$ 底面三角形和五边形，由表中的公式可得：

三角形 $200$ 土方量为：

V_{+} = \frac{0.13}{6} \times 11.03 \times 4.81 = 1.18 (m^3)

五边形 $16700$ 土方量为：

V_{-} = - (20^2 - \frac{1}{2} \times 11.30 \times 4.81) \times (\frac{0.10 + 0.52 + 0.41}{5}) = - 76.8 (m^3)

方格 $II$ 底面为两个梯形，由表中的公式可得：

梯形 $2300$ 土方量为：

V_{+} = \frac{20}{8} \times (4.81 + 8.33) \times (0.13 + 0.15) = 9.20 (m^3)

梯形 $7800$ 土方量为：

V_{-} = - \frac{20}{8} \times (15.19 + 11.67) \times (0.41 + 0.21) = - 41.63 (m^3)

方格 $III$ 底面为一个梯形和一个三角形，由表中的公式可得：

梯形 $3400$ 土方量为：

V_{+} = \frac{20}{8} \times (8.33 + 20) \times (0.15 + 0.12) = 19.12 (m^3)

三角形 $800$ 土方量为：

V_{-} = - \frac{11.67 \times 20}{6} \times 0.21 = - 8.17 (m^3)

方格 $IV$ 、 $V$ 、 $VI$ 、 $VII$ 底面均为正方形，由表中的公式可得：

正方形 $45910$ 土方量为：

V_{+} = \frac{20^2}{4} \times (0.12 + 0.20 + 0 + 0.23) = 55.00 (m^3)

正方形 $671112$ 土方量为：

V_{-} = - \frac{20^2}{4} \times (0.52 + 0.41 + 0.14 + 0.40) = - 147.00 (m^3)

正方形 $781213$ 土方量为：

V_{-} = - \frac{20^2}{4} \times (0.41 + 0.21 + 0.40 + 0.62) = - 164.00 (m^3)

正方形 $891314$ 土方量为：

V_{-} = - \frac{20^2}{4} \times (0.21 + 0 + 0.32 + 0.62) = - 115.00 (m^3)

方格 $VIII$ 底面为两个三角形，由表中的公式可得：

三角形 $91015$ 土方量为：

V_{+} = \frac{0.23}{6} \times 20 \times 20 = 15.33 (m^3)

三角形 $91415$ 土方量为：

V_{-} = - \frac{0.32}{6} \times 20 \times 20 = - 21.33 (m^3)

全部挖方量：

\sum V_{-} = - (76.8 + 41.63 + 8.17 + 147 + 164 + 115 + 21.33) = - 573.93 (m^3)

全部填方量：

\sum V_{+} = 1.18 + 9.20 + 19.12 + 55 + 15.33 = 99.83 (m^3)
